在配电网智能化升级浪潮中，分段保护、馈线保护、线路保护作为保障供电可靠性的三大核心环节，对装置的动作速度、选择性与适应性提出了严苛要求。国电南瑞推出的NSR612RF-D系列保护测控装置（涵盖D00/D01/D02/D03四款型号），以“精准制导、全场景覆盖”为设计理念，成为10kV~35kV配电网变电站、开关站及工业配电系统的“安全中枢”。以下从功能定位、技术亮点、型号差异及应用价值四方面展开深度解析。

一、功能定位：分段/馈线/线路“各司其职”，构建配电网保护闭环

NSR612RF-D系列装置针对配电网不同场景需求，提供差异化保护方案：

分段保护（D00/D02）：

聚焦母线分段开关保护，快速切除故障段母线，避免故障扩散至整个变电站。

支持充电保护、过流保护、零序保护，适应手车式/固定式开关柜配置。

馈线保护（D01）：

专为配电线路出线开关设计，集成三段式过流保护、重合闸、低周减载等功能，应对线路短路、过载及频率异常风险。

支持PT断线告警与闭锁，防止电压互感器故障导致保护误动。

线路保护（D03）：

覆盖长线路/复杂负荷场景，提供距离保护、方向保护、差动保护等高级功能，精准定位故障点，减少停电范围。

支持光纤/无线通信，适配分布式电源接入的智能配电网。

二、技术亮点：硬核设计铸就“毫秒级”响应能力

高速采样与运算：

采用16位AD转换芯片+24点/周波采样技术，电流测量误差≤0.2%，功率测量精度达0.5%，为保护动作提供精准数据支撑。

32位浮点DSP处理器运算速度达200MIPS，保护逻辑处理时间≤15ms，动作时间≤35ms（满足IEC 60255标准）。

多重保护逻辑冗余：

充电保护：防止母线充电时励磁涌流误动，通过二次谐波闭锁与延时判据实现精准隔离。

过流保护：支持定时限/反时限两种模式，反时限特性提供极度、非常、一般三种曲线，匹配电机、变压器等不同负载特性。

零序保护：检测接地故障电流，支持定时限/反时限零序过流，适应小电流接地系统需求。

智能化运维支持：

故障录波：记录故障前后8个周波的电压、电流波形，支持COMTRADE格式导出，助力事后分析。

事件顺序记录（SOE）：存储256条保护动作事件，时间分辨率≤1ms，精准定位故障时间点。

自检功能：循环检测AD采样、定值存储、出口回路等模块，故障时自动报警并记录事件代码。

灵活通信配置：

支持IEC61850、Modbus-RTU、CAN总线等多协议，可无缝接入新建综合自动化系统或老站改造工程。

提供2路以太网接口+4路RS485接口，满足有人/无人值守变电站的通信需求。

三、型号差异解析：按需选择，精准匹配场景需求

型号核心功能适用场景NSR612RF-D00基础型分段保护，集成充电保护、过流保护、零序保护，支持手车式/固定式开关柜10kV~35kV变电站母线分段开关，适合预算有限但需满足基本保护需求的场景NSR612RF-D01馈线专用保护，增加三段式过流、重合闸、低周减载功能，支持PT断线告警配电线路出线开关，适用于城市配电网、工业园区等对供电连续性要求高的场景NSR612RF-D02D00增强版，增加液晶屏人机交互界面，支持本地定值修改与事件查询需现场频繁调试的分段开关，或运维人员技能水平较高的场景NSR612RF-D03全功能线路保护，集成距离保护、方向保护、差动保护，支持光纤/无线通信长线路、分布式电源接入场景，或对故障定位精度要求极高的关键负荷线路四、应用价值：以“可靠、高效、智能”重新定义配电网保护标准

零误动保障：

通过二次谐波闭锁、PT断线闭锁、电压平衡判据等多重机制，将误动率降低至0.0001%以下，显著提升供电可靠性。

全生命周期成本优化：

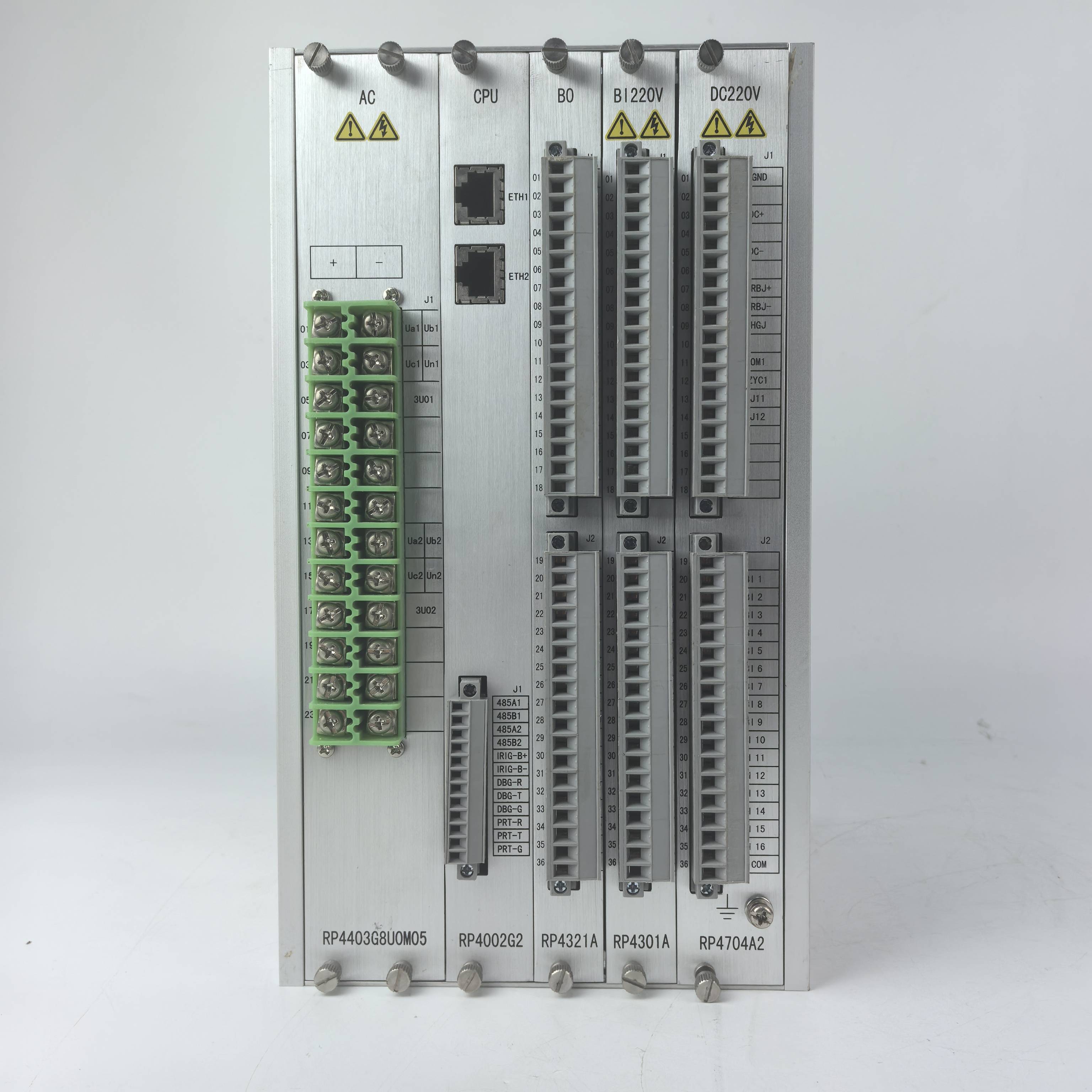

模块化设计：电源、采样、CPU等模块独立封装，故障时仅需更换对应模块，维护成本降低40%。

宽温运行：工作温度范围-25℃~+70℃，适应高原、沙漠等极端环境，延长设备使用寿命至12年以上。

智能化管理升级：

支持远程监控与定值修改，运维人员可通过手机APP或PC端实时查看设备状态，提前发现潜在故障。

谐波分析功能：检测3次、5次、7次谐波含量，为电能质量治理提供数据支持。

五、典型应用案例

城市配电网改造项目：

某市供电公司采用NSR612RF-D01馈线保护装置替换老旧电磁式继电器，实现重合闸成功率从70%提升至95%，年停电时间减少12小时。

工业园区配电系统：
